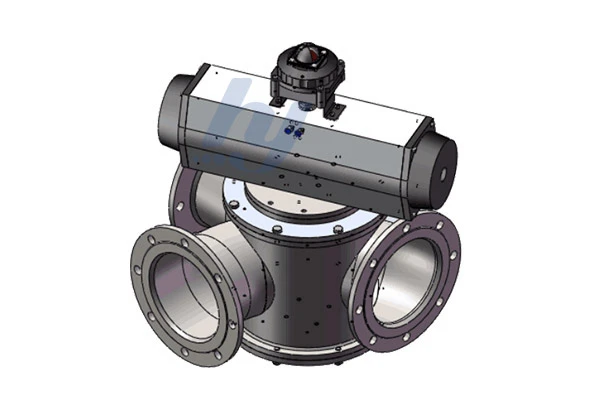

Multi-Way Diverter Valve on integreeritud voolu- ja suunajuhtimisseade, mis on kohandatud mitme täiturmehhanismi ja keerukate torusüsteemide jaoks. Kasutades ära ettevõtte aastatepikkust kogemust ventiilide valmistamise ja vedelike juhtimise tehnoloogia vallas, võtab see kasutusele modulaarse integreeritud disaini, mis võimaldab ühe-klapiga juhtida mitme aine (vedelikud, pulbrid, graanulid) voolu suunda ja voolukiirust. Sellel on eelised, nagu kõrge integreeritus, mugav töö, kulumiskindel tihend ja tugev kohanemisvõime. Toodetud rangelt kooskõlas GB/T 9092, API 598 ja ISO 4401 standarditega, sobib see erinevatele töötingimustele alates atmosfäärirõhust kuni kõrge rõhuni. Seda kasutatakse laialdaselt sellistes tööstusharudes nagu ehitusmasinad, põllumajandusmasinad, kaevandusseadmed, keemia-, metallurgia- ja veekaitseprojektid, lahendades täielikult tööstuse valupunktid, nagu mitme torujuhtme tülikas individuaalne juhtimine, kaootiline paigutus, suur energiatarve ja halb ühendus, lihtsustades süsteemi struktuuri ning parandades üldist töötõhusust ja juhitavust.
Põhifunktsioonid
Komplekssete torujuhtmesüsteemide põhijuhtimiskeskusena keskendub see toode integreeritud mitme kanaliga juhtimisele, millel on neli funktsiooni, mis töötavad koos mitme täiturmehhanismi ja tarnetorustiku ühendamiseks. See saavutab täpse meediumijuhtimise, säilitades samal ajal tööstabiilsuse ja kasutuslihtsuse, kohandudes erinevate stsenaariumide keerukate protsessinõuetega.
Mitme kanaliga iseseisev tagurdamine-
Modulaarse klapi südamiku konstruktsiooniga ühendab üks klapp 2 kuni 12 sõltumatut juhtseadet. Iga klapi südamik saab sõltumatult vahetada keskmise voolu suunda (edasi/tagasi, sisse/välja) ilma häireteta. See võib juhtida samaaegselt mitut täiturmehhanismi (nagu hüdrosilindrid, mootorid ja pumbad), et need töötaksid iseseisvalt, välistades vajaduse mitme ühe kanaliga klapikombinatsiooni järele, lihtsustades oluliselt torujuhtme paigutust ja kohanedes keerukate töötingimuste mitme kanaliga juhtimisvajadustega.
Täpne voolu reguleerimine
Iga klapi südamik on varustatud voolu reguleerimise mehhanismiga, mis suudab täpselt reguleerida keskmise voolu vastavalt täiturmehhanismi vajadustele (reguleerimistäpsus võib ulatuda ± 2%), nii et täiturmehhanismi kiirust saab reguleerida, kohaneda erinevate protsesside voolunõuetega, vältida liigsest või ebapiisava voolu põhjustatud seadmete rikkeid ning tagada tootmisprotsessi stabiilsus ja seadmete töö ohutus.
Integreeritud ühendusjuhtimine
Toetab mitme -kanaliga klapisüdamiku ühendamise toimimist ja suudab teostada mitme täiturmehhanismi koordineeritud tööd ühendusmehhanismi kaudu, mis sobib selliste stsenaariumide jaoks nagu masinaehitus ja automatiseeritud tootmisliinid, mis nõuavad mitme toimingu kooskõlastamist; toetab mitmete ajamimeetodite ühendamist, nagu manuaalne, pneumaatiline, elektriline ja hüdrauliline, ning suudab realiseerida kaugjuhtimis- ja automaatikaintegratsiooni, mis parandab oluliselt töö efektiivsust ja vähendab käsitsi sekkumist.
Kõrgsurve tihendamine- ja lekke vältimine
Sellel on spetsiaalne kõrgrõhu{0}}tihendusstruktuur ja tihenduskomponendid on valmistatud kõrgrõhukindlatest-, kulumiskindlatest-ja vananemiskindlatest-materjalidest, nagu PTFE, FKM ja PEEK. Mõned kõrgsurvemudelid -kasutavad kõvasid tihendeid (stellite sulam, volframkarbiid), et saavutada ANSI klassi VI nullleke, vältides tõhusalt kandja leket ja lisandite sisenemist, vältides kandja kadu, seadmete kahjustusi ja ohutusriske ning kohanedes pikaajalise -stabiilse tööga kõrge -rõhu tingimustes.
Toote eelised
1. Modulaarne integreerimine lihtsustab torustike paigutust
Võttes kasutusele modulaarse konstruktsiooni, integreerib üks ventiil mitu juhtseadet ja klapisüdamike arvu saab vastavalt tegelikele vajadustele paindlikult suurendada või vähendada (2 kuni 12 kanalit on valikuline). Pole vaja mitut ventiili eraldi ühendada. Võrreldes traditsioonilise mitme-ventiiliga kombineeritud lahendusega on torujuhtme paigutus enam kui 60% lihtsam, säästes paigaldusruumi ja vähendades torujuhtmete ühendamise kulusid. Klapi korpus on tervikuna täppisvalatud, kompaktse struktuuri ja kauni välimusega, mistõttu sobib see piiratud ruumiga seadmete integreerimise stsenaariumide jaoks (nt insenermasinad ja väikesed automatiseeritud tootmisliinid).
2. Kõrge rõhu taluvus, kohandatav erinevatele töötingimustele.
Klapi korpus on valmistatud valatud terasest ja roostevabast terasest (304, 316L, CF8/CF8M valikuline) täppisvalust. See on läbinud kõrgsurve tugevuskatse ja väsimuskatse. Töörõhk võib katta atmosfäärirõhku kuni 31,5 MPa ja seda saab kohandada klassi 1500 (umbes 25 MPa) kõrgrõhutingimustega. Temperatuurivahemik on -30 kraadi kuni 500 kraadi. Seda saab kohandada erinevatele kandjatele, nagu hüdraulikaõli, mineraalõli, keemiline vedelik, pulber ja granuleeritud materjal. See talub äärmuslikke tingimusi, nagu kõrge rõhk, kõrge temperatuur, suur kulumine ja tugev korrosioon. See võib pikka aega töötada ilma deformatsiooni või lekketa.
3. Kulumiskindel-ja vastupidav ning pika kasutuseaga.
Klapi südamik on valmistatud ülitugevast sulamimaterjalist, mis on karastatud või kõvasulamiga keevitatud (HRC suurem kui 58 või sellega võrdne). Pind on täppispoleeritud, millel on suurepärane kulumis-, korrosiooni- ja löögikindlus ning mis talub tõhusalt -meediumi kiiret hõõrdumist ja lisandite kulumist. Klapi korpuse sisesein on sile ja seal puuduvad surnud nurgad keskmise jäägi jaoks, mis vähendab klapi südamiku kulumist ja kinnikiilumist ning pikendab südamiku komponentide eluiga. Laagrid ja tihendid on isoleeritud, et vältida keskmise sissetungi, veelgi vähendada hoolduskulusid ja kohaneda 24-tunnise pideva tööga.
4. Lihtne kasutada ja hästi juhitav
See toetab nelja sõidurežiimi: manuaalne, pneumaatiline, elektriline ja hüdrauliline. Käsiajamil on ergonoomiline käepide, mis säästab-tööjõudu ja vahetab paindlikult. Pneumaatiline/elektriline/hüdrauliline ajam suudab realiseerida kaugjuhtimispuldi ja automaatse ühendamise, mis sobib tööstuslikele automatiseeritud tootmisliinidele ja suurtele seadmetele, välistades vajaduse kohapeal käsitsi töötamiseks. Iga klapisüdamik on varustatud sõltumatu piir- ja tagasisideseadmega, mis suudab reaalajas jälgida klapi südamiku asendit ja tööolekut, tagades täpse ja veavaba töö- ning vältides valest tööst põhjustatud tootmistõrkeid.
5. Lai kohanemisvõime ja tugev ühilduvus
Nimiläbimõõt hõlmab DN10 ~ DN100 ja voolukiirus on vahemikus 0 kuni 2000 l / min, mis vastab erinevate voolukiiruste ja läbimõõtudega torujuhtme juhtimise vajadustele; liides kasutab GB/T 9113, ANSI B16.5 standardset ääriku- või keermeühendust, mida saab sujuvalt ühendada erinevate hüdraulikasüsteemide, pneumaatiliste transpordisüsteemide, ajamite ja transporditorustikega; see toetab kohandatud erinevaid klapi põhifunktsioone (tagurdamine, rõhu reguleerimine, drossel) ja sobib erinevate protsessinõuete jaoks mitmetes tööstusharudes, nagu masinaehitus, põllumajandusmasinad, keemiatööstus ja metallurgia, ning see on väga tugeva ühilduvusega.
6. Lihtne hooldada ja madalad kasutuskulud
Modulaarne konstruktsioon võimaldab haavatavaid komponente, nagu klapisüdamikud ja tihendid, individuaalselt lahti võtta ja asendada, välistades vajaduse klapi täielikuks eemaldamiseks ja parandades hoolduse efektiivsust üle 50%. Haavatavate osade standardkonfiguratsioon hõlbustab hankimist, tagab kulumiskindluse ja vastupidavuse ning vähendab vahetussagedust. Seadmed töötavad madala vibratsiooni ja müraga, mille tulemuseks on madal rikete määr ja pidev töö pikema aja jooksul. See vähendab märkimisväärselt seisakuaegseid hoolduskulusid ja tööjõukulu, samas kui komponentide paigutus hõlbustab hõlpsat juurdepääsu ning hilisemaid reguleerimisi ja remonditöid.
Kohaldatavad stsenaariumid
Spetsiaalselt loodud juhtimistingimuste jaoks, mis hõlmavad mitut täiturmehhanismi ja keerulisi torustikke, kasutatakse laialdaselt sellistes tööstusharudes nagu ehitusmasinad, põllumajandusmasinad, kaevandusseadmed, keemia-, metallurgia-, veekaitseprojektid ja automatiseeritud tootmisliinid ning see sobib eriti hästi:
Ehitusmasinad
Seadmete, nagu ekskavaatorid, laadurid ja kraanad, hüdraulikasüsteemi juhtimine, mis võimaldab mitme silindri ja mootori sõltumatut tagurdamist ja voolu reguleerimist, et tagada mitme seadme liikumise koordineeritud toimimine;
Põllumajandustehnika
Seadmete, nagu traktorid ja kombainid, hüdrauliline juhtimissüsteem juhib mitut täiturmehhanismi (nt tõstemehhanisme ja roolimehhanisme), et parandada töö efektiivsust;
Mäe- ja metallurgiatööstus
Kaevandusmasinate ja valtspingi seadmete mitme-kanaliga meediumijuhtimine, mis on kohandatav kõrge-rõhu ja suure-kulumistingimustega, võimaldades pulbrite, graanulite või vedelike mitme-kanaliga ümberlülitamist ja voolu reguleerimist;
Keemiatööstus
Mitme -toruga vedeliku ja pulbri transpordisüsteemide juhtimine, mis võimaldab mitme kandja sõltumatut ümberpööramist, ümbersuunamist ja ühendamist ning on kohandatav väga söövitavate, kõrge temperatuuri ja kõrge rõhuga tingimustega;
Automatiseeritud tootmisliinid
Stsenaariumid, mis hõlmavad mitut täiturmehhanismi, nagu konveierid ja mitme{0}jaamaga partiisüsteemid, võimaldavad automatiseeritud kaugjuhtimist ja parandavad tootmise efektiivsust;
Veekaitseprojektid
Seadmete (nt veepumbad ja väravad) -mitme kanaliga juhtimine võimaldab täpselt reguleerida veevoolu suunda ja voolukiirust, tagades veekaitsesüsteemi stabiilse töö.
Toetavad rajatised ja teenused
Sujuv süsteemiintegratsioon
Seda saab sujuvalt ühendada meie pneumaatilise transpordisüsteemi, hüdraulikasüsteemi, mõõteseadmete ja täiturmehhanismidega, pakkudes ühest -lahendust "meedia edastamise - mitme{2}}kanalijuhtimise - täpseks reguleerimiseks", mis sobib erinevate tööstusharude keerukate torujuhtmete juhtimisprotsessi nõuetega. Samal ajal võib see pakkuda süsteemi hõlpsaks integreerimiseks ISO 1219-2-le vastavaid silmusskeeme.
Mittestandardne{0}}kohandusteenus
Eriliste töötingimuste jaoks saame kohandada klapisüdamike arvu (2–12 kanalit), ajamimeetodit, ventiili korpuse materjali, tihendustaset, nimiläbimõõtu ja vooluvahemikku ning pakkuda täielikke materjaliaruandeid (MTC) ja jõudlustestimise aruandeid, et vastata klientide isikupärastatud töötingimustele.
Kogu-tsükli-müügijärgne tugi
Pakume seadmete paigaldamise juhiseid, käitamiskoolitust, regulaarseid ülevaatusi ja avariiremondi teenuseid. Meie müügijärgne-meeskond pakub 24-tunnist kiiret reageerimist, haavatavate osade pikaajalist tarnimist, juhendab kasutajaid hooldustöödel, tagab pideva ja stabiilse ventiilide töö ning aitab klientidel parandada tootmise efektiivsust.
Shanghai Hanye Engineering Technology Co., Ltd. on spetsialiseerunud vedelike ja materjalide juhtimisele, keskendudes keerukate torujuhtmete mitmesuunalise juhtimise valupunktidele. Selle põhiprintsiibid on integreeritud tõhusus, täpne juhitavus ja kulumiskindel vastupidavus ning see pakub klientidele väga töökindlaid ja kohandatavaid mitmesuunalisi jaotusventiile ja nendega seotud lahendusi. Üksikasjalike parameetrite, töötingimuste kohandamise lahenduste või -kohapealsete juhtumiuuringute saamiseks võtke meiega ühendust!
